次氯酸钠发生器

原理:

CNJY-L系列NaClO发生器是一种新型的用于现场生产NaClO溶液的设备,通过电解盐水生成次氯酸钠溶液的装置,是由溶盐装置,过滤装置,配比装置,电解电极总成,整流电源,自动控制系统,存储与投加等部分组成,制成的纯净次氯酸钠溶液是一种强氧化剂,具有很强的杀菌,漂白效果,是应用最广泛的一种消毒剂,主要应用于食品加工消毒,生活给水消毒,医院或城市污水处理消毒工程等.

   其工作原理是:氯化钠溶液在一定的槽电压作用下,在电解槽内发生一系列电化学反应,最终生成NaClO溶液,其中NaClO的生成过程可以通过化学方程式表达如下:

电极反应:

阳极:2Cl--2e→Cl2

阴极:2H++2e→H2

溶液反应:2NaOH+Cl2→NaCl+NaClO+H2O


产品说明:

> 有效氯浓度: 7.0-9.0g/L ;                          > 输入电源: 380V, 50Hz ;

>进水温度: 5-27℃;                                   > 进水压力: 0.2-0.4Mpa;

> 盐耗: 3.5kg/kg Cl2 ;                                 > 水耗: 125L/kg Cl2;

> 电解液体: 2.5~3% weak brine;             > 有效氯: ≥8000ppm

> 额定电流: 根据具体的选择模式;

备注:系统用水用盐要求


产品系统组成:

全自动次氯酸钠发生器系统完全实现全自动化生产,系统单元包含

A,自动溶盐罐:包括溶盐罐体,液位控制,溶盐泵,电动阀门,管道等部件组成一套自动输送盐,溶解盐,形成饱和盐水的装置;

B,饱和盐水过滤器:包括不锈钢二级精密过滤器,一级过滤精度50um,二级过滤精度5um,采用PP滤芯,滤芯可方便更换,确保盐水清洁;

C,稀盐水罐:把饱和盐水与生产用水稀释成为2.5%的稀盐水,供电解使用;

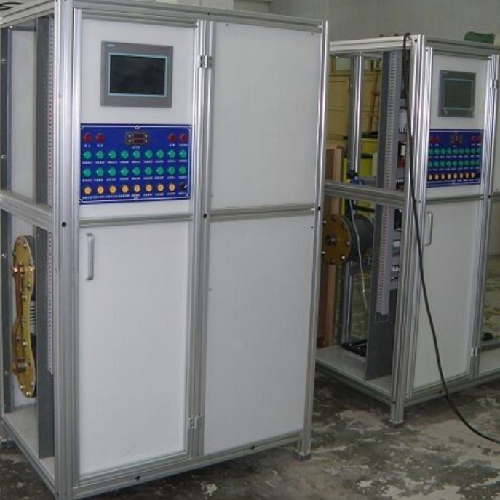

D,次氯酸钠发生器主机:包含电解槽,电解电源,智能控制中心PLC,控制元件,人机界面,上位机通讯模块,操作面板,主机支架,电动阀门,配电系统等;

E,次氯酸钠溶液存储槽:包括存储槽,排氢装置;

F,自动投加及在线监测系统:包括变频器,防腐计量投加泵,在线余氯监测仪组成闭环控制投氯;

G,在线仪表系列:生产用水压力监测,稀盐水盐度在线监测,电解液温度监测,稀盐水流量监测,在线发生器站房易燃易爆气体监测,以上监测仪表均包含报警信号输出.
